隨著城市化進程的加速和環保要求的日益嚴格，現代化污水處理廠已成為保障水生態安全的關鍵設施。在這一領域，自動化控制系統扮演著“智慧大腦”的角色。貝加萊（B&R）作為工業自動化領域的領先者，其以先進的PLC（可編程邏輯控制器）技術為核心的控制系統系列，憑借高可靠性、開放性和強大的集成能力，在污水處理過程中實現了高效、精準的機電協同控制，為行業的智能化升級提供了典型范例。
一、 污水處理工藝與自動化需求
典型的污水處理工藝包括預處理、生化處理、深度處理和污泥處理等多個單元，流程復雜，設備眾多（如泵、風機、攪拌器、閥門、脫水機等）。整個過程對控制的實時性、穩定性和聯動性要求極高，主要需求包括：
- 過程參數的精確控制：如溶解氧（DO）、pH值、污泥濃度（MLSS）、流量、液位等，直接影響處理效果和能耗。
- 設備的可靠聯動與保護：眾多機電設備需按工藝邏輯順序啟停、調速和聯動，并具備故障診斷與保護功能。
- 能源管理與優化：曝氣、提升泵等是主要耗能環節，需通過優化控制策略實現節能降耗。
- 系統的開放性與可擴展性：便于與上層管理信息系統（如MES、SCADA）集成，實現數據可視化和遠程監控。
二、 貝加萊控制系統系列的典型應用架構
貝加萊的解決方案通常采用基于其高性能Automation PC（工業PC）和X20系列模塊化I/O的集成架構，核心是其強大的PLC技術與mapp技術軟件框架。
1. 控制層核心：高性能PLC與分布式I/O
- 中央控制：采用貝加萊的Automation PC或高端系列PLC作為主站，負責全廠工藝邏輯控制、數據采集和算法運算。其強大的處理能力和多任務實時操作系統，能夠輕松處理復雜的控制算法（如模糊控制、PID優化）和大量數據。
- 分布式站：通過X20系列遠程I/O站或緊湊型PLC（如X20 CP系列）部署在各個工藝單元（如進水格柵間、曝氣池、污泥脫水車間），就近連接現場傳感器和執行器。這減少了布線成本，提高了信號可靠性和系統擴展的靈活性。
2. 軟件平臺：mapp技術賦能高效開發
貝加萊的Automation Studio集成開發環境及其創新的mapp技術，將常見的自動化功能（如報警、配方、用戶管理、數據記錄等）封裝成可復用的軟件組件。在污水處理項目中，工程師可以像搭積木一樣快速構建應用，例如：
- mapp Control：用于實現復雜的曝氣量控制、加藥量控制等閉環調節。

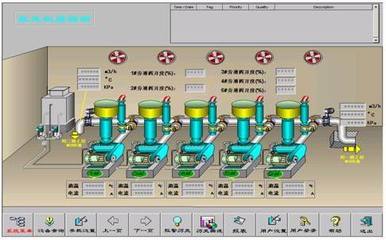

- mapp View：快速創建直觀的SCADA人機界面（HMI），實時顯示工藝流程、設備狀態和關鍵參數。
- mapp Energy：監控各主要設備的能耗，為節能優化提供數據基礎。
3. 網絡通信：無縫集成與開放互聯
系統支持POWERLINK實時以太網、OPC UA、Modbus TCP/IP、PROFIBUS等多種工業通信協議。這使得貝加萊控制器能夠輕松連接各類智能儀表（如在線水質分析儀）、變頻驅動設備（如貝加萊的ACOPOS系列伺服/變頻器控制風機和泵），并與廠級監控網絡、云平臺實現數據互通。
三、 關鍵工藝環節的機電協同應用
1. 智能曝氣控制
曝氣是生化處理的核心，也是最大能耗源。傳統控制方式粗放。應用貝加萊系統后，通過在線溶解氧儀、氨氮儀等實時反饋，PLC運行高級算法（如前饋-反饋PID、模型預測控制），動態調節變頻風機的轉速和曝氣閥門的開度，精確控制曝氣量。這不僅穩定了出水水質，還能顯著降低能耗（通常可節能15%-30%）。
2. 泵群的優化調度與保護
對于進水泵房、回流污泥泵等多臺泵組，系統可根據進水流量、液位和預設策略（如時間輪換、效率優先），自動決定泵的啟停組合和運行頻率，實現均衡磨損和節能運行。集成電機保護功能，防止過載、干轉等故障。
3. 污泥脫水過程的集成控制
污泥脫水機（如離心機、板框壓濾機）涉及進泥泵、加藥泵、主機驅動等多個設備的精密協同。貝加萊的PLC與伺服驅動技術可以精確控制進泥量和加藥量比例，以及主機的差速與扭矩，確保脫水效果最優且運行穩定，并通過HMI集中監控和調整。
4. 加藥系統的精準投加
針對化學除磷、消毒等環節，系統根據進水流量、水質參數（如磷酸鹽濃度）實時計算并調節加藥泵（通常由伺服或變頻驅動）的投加量，實現精準控制，避免藥劑浪費和二次污染。
四、 應用優勢
通過貝加萊控制系統系列的應用，污水處理廠實現了從“單機自動化”到“全過程智能優化”的跨越：
- 高可靠性與穩定性：硬件堅固耐用，軟件穩定，保障7x24小時連續運行。
- 控制精度與能效提升：先進算法實現精細化控制，直接降低運行成本。
- 快速工程與維護簡便：模塊化硬件和mapp技術縮短了開發調試周期，診斷工具便于故障排查。
- 開放生態與未來就緒：標準化的接口和通信協議，易于與智慧水務平臺集成，為大數據分析和人工智能應用奠定基礎。
###
在“雙碳”目標和智慧水務建設的背景下，以貝加萊控制系統為代表的先進自動化技術，正深度賦能污水處理行業。其將PLC核心控制能力、驅動技術與信息化軟件深度融合，構建了高效、節能、可靠的機電一體化控制體系，不僅提升了污水處理的工藝效能和運營管理水平，更為保護水環境、實現可持續發展提供了堅實的技術支撐。
---
